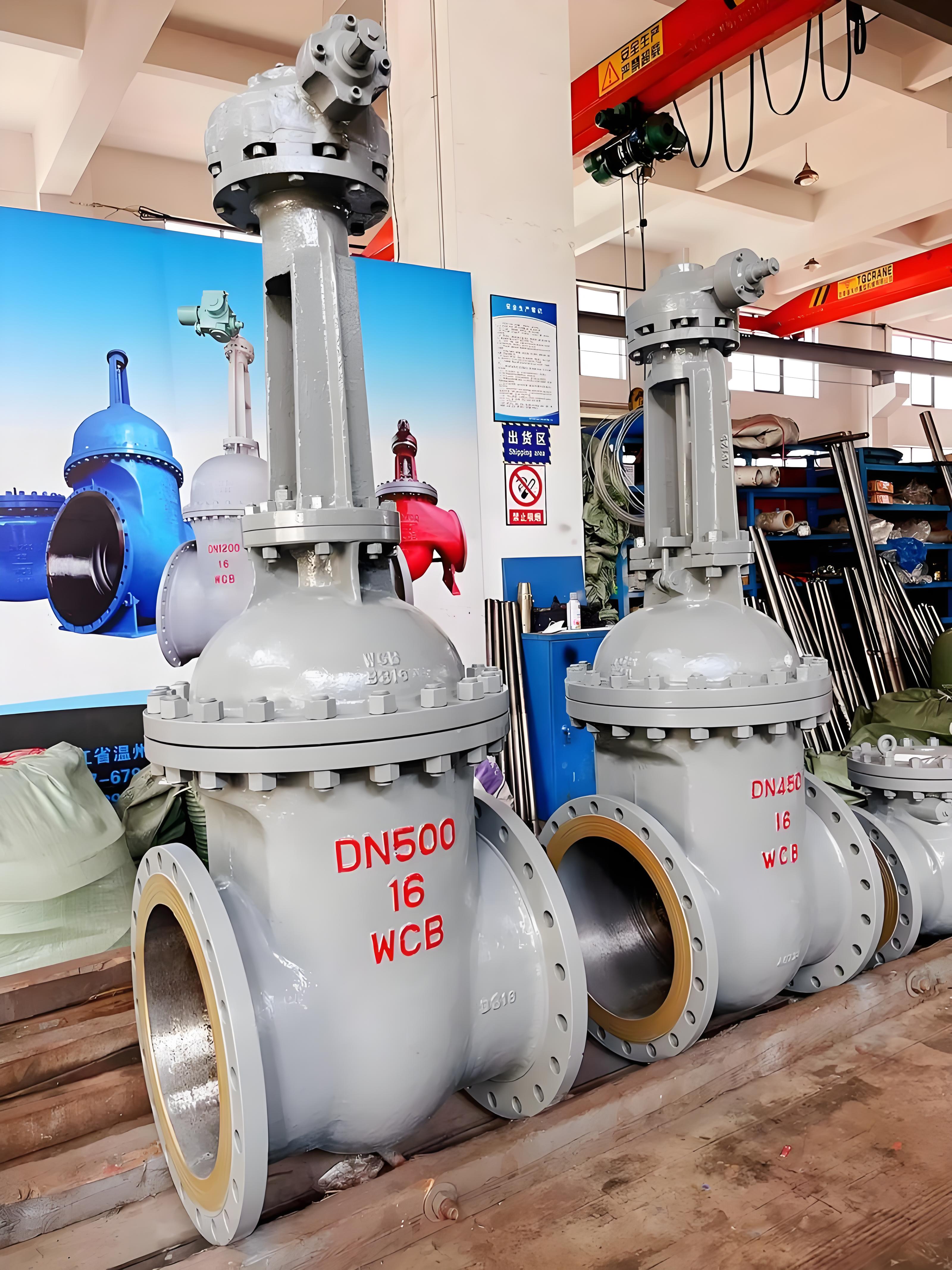

產品名稱：dn500大口徑不銹鋼閘閥廠家[ 2024-04-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、dn500大口徑不銹鋼閘閥廠家產品詳情
該系列產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點， 閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬 質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。不銹鋼法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
二、dn500大口徑不銹鋼閘閥廠家產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
三、 dn500大口徑不銹鋼閘閥廠家執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
DN L D D1 D2 b f z×Φd H 重量/Kg 50 250 160 125 100 16 3 4×Φ18 653 59 65 265 180 145 120 18 3 4×Φ18 665 62 80 280 195 160 135 20 3 8×Φ18 725 74 100 300 215 180 155 20 3 8×Φ18 787 92 125 325 245 210 185 22 3 8×Φ18 902 152 150 350 280 240 210 24 3 8×Φ23 955 161 200 400 335 295 265 26 3 12×Φ23 1105 219 250 450 405 355 320 30 3 12×Φ25 1343 376 300 550 460 410 375 30 4 12×Φ25 1516 484 350 550 520 470 435 34 4 16×Φ25 1678 695 400 600 580 525 485 36 4 16×Φ30 1849 977 450 650 640 585 545 40 4 20×Φ30 1937 1033 500 700 705 650 608 44 4 20×Φ34 2234 1087 600 800 840 770 718 48 5 20×Φ41 2432 1357 700 900 910 840 788 50 5 24×Φ41 2489 1481 800 1000 1020 950 898 52 5 24×Φ41 2643 1845
