產品名稱：電動球閥Q941F-16P DN150(智能一體化)[ 2023-11-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

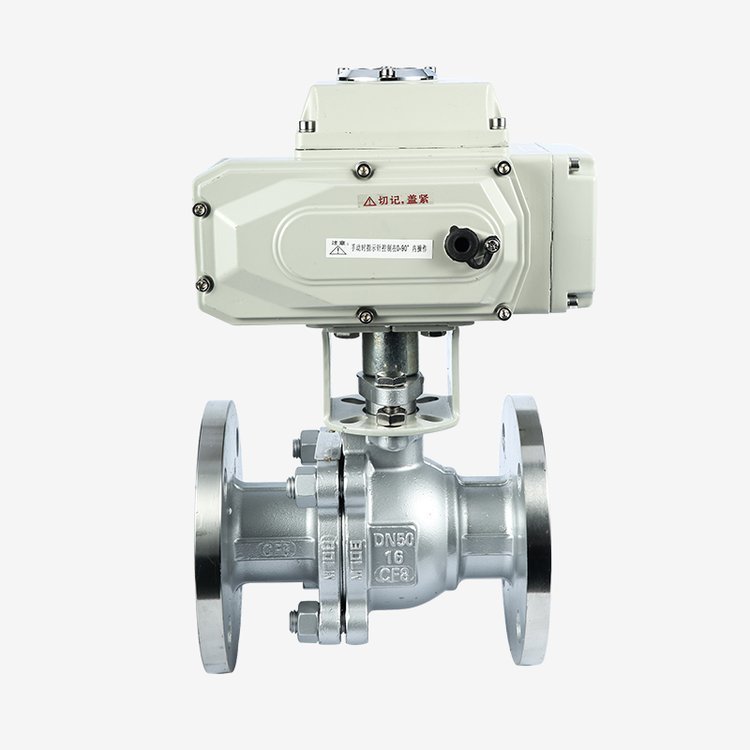

一、電動球閥Q941F-16P DN150(智能一體化)產品介紹
上海湖泉閥門集團有限公司Q941F-16P電動球閥采用一體化結構,有輸入控制信號(4～20mA DC或1～5V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套...是由電動機通過減速器,將多圈回轉運動轉變為部分回轉運動(90°±5%)。具有啟閉平穩,輸出扭矩大;大大減輕操作人員的勞動強度,特別適應于高壓、大口...不銹鋼電動球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。它的結構簡單,密封性好。該產品廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。

二、電動球閥Q941F-16P DN150(智能一體化)產品特點
（1）流體阻力小、流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，結構易于密封。
（4）閥桿密封可靠，閥桿的填料密封不易破壞。
（5）具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，形成金屬接觸，確保閥桿密封。

三、電動球閥Q941F-16P DN150(智能一體化)產品訂貨須知
①產品名稱與型號②電口徑③是否帶附件以便我們的為您正確選型。若已經由設計單位選定公司的電動球閥型號，請按電動法蘭球閥型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關,電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V介質類型、溫度、壓力控制類型：開關型、無源觸點型、閥位信號反饋型、智智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V 。

Q941F-16
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255
