一、 dn500大口徑軟密封電動閘閥產品介紹

上海湖泉閥門集團有限公司大口徑軟密封閘閥生產廠家，主營產品：Z945X-16Q電動閘閥 DN500電動軟密封閘閥大口徑法蘭電動閥門等閥門產品，電動閥門制造廠家。湖泉電動軟密封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動...專業軟密封閘閥,生產軟密封閘閥,球閥,調節閥等產品,規格齊全,廠家直銷,提供軟密封閘閥報價和軟密封閘閥價格表,是專業的閥門生產廠家,歡迎來電垂詢。

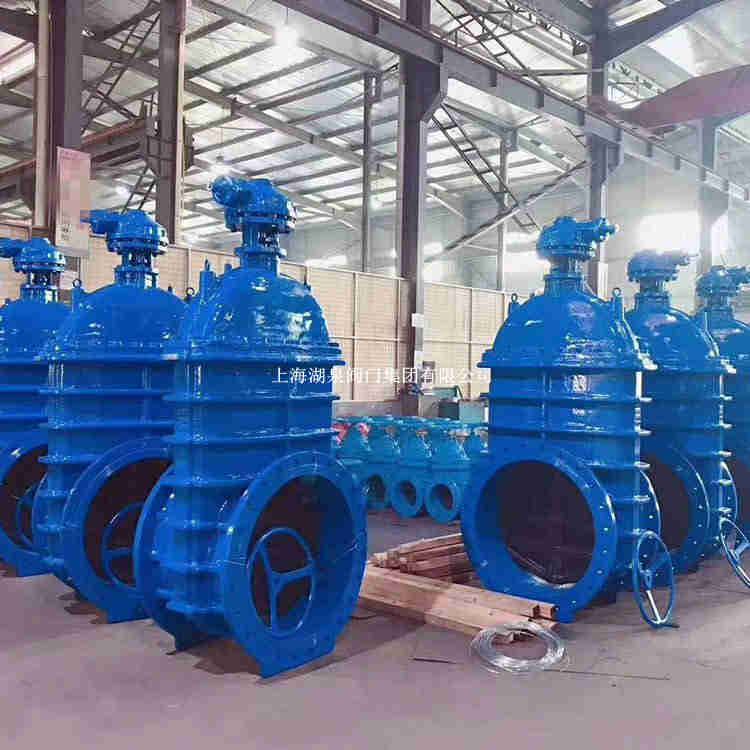

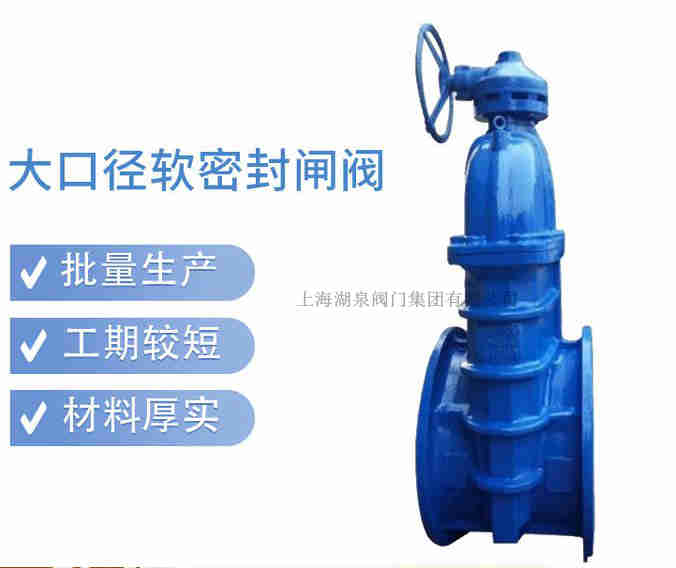

dn500大口徑軟密封電動閘閥

二、dn500大口徑軟密封電動閘閥產品特點

1、平底式閥座：底部采用與管道相同的平底設計，不易造成雜物淤積，使液體暢通無阻。
2、重量輕：閥體采用高級球墨鑄鐵鑄造，重量較傳統閘閥重量減輕20%-30%，安裝維修方便。
3、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何加工即可保證閥門的密封。
4、閥板采用高品質的橡膠進行整體內外包膠，橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥板接著牢靠，不易脫落。
5、三“O”型環密封圈：由于閥桿與閥蓋采用三道“O”型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象及可以不停管路內介質流動進行更換密封圈。
6、不易碎裂：以往傳統低壓閘閥采用鑄鐵，常因外物碰撞或重壓而造成斷裂等現象，由于閥體采用球墨鑄鐵，些種情形已可大幅度減少。
7、有助生飲：由于閥體內部以無毒性環氧樹脂涂裝，閥板的內外表面均以橡膠安全披覆而不至于出現鐵水或腐蝕現象，可供生飲。

三、dn500大口徑軟密封電動閘閥產品主要零部件材料

零部件名稱	材料	材料牌號	備注
閥體	球墨鑄鐵	QT450-10	符合GB/T 12227-2005
閘板	球墨鑄鐵（覆）NBR、EPDM	QT450-10	符合GB/T 12227-2005
閥蓋	球墨鑄鐵、鑄鋼	QT450-10	符合GB/T 12227-2005
閥桿（加長操作桿）	不銹鋼	2Cr13	符合GB/T 12230-2005
密封套	鑄鋁青銅		符合GB/T 12225-2005
閥桿螺母	鑄鋁青銅		符合 GB/T 12225-2005
密封圈	NBR 、EPDM
內六角螺栓	不銹鋼		符合GB/T 12230-2005
止軸承推	錫青銅、不銹鋼		符合 GB/T 12225-2005
螺栓	不銹鋼		符合GB/T 12230-2005
手輪、傳動冒	球墨鑄鐵	QT450-10	符合GB/T 12227-2005

公稱通徑	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
公稱通徑	L	D1	1.0 Mpa	1.6 Mpa	1.0 Mpa	1.6 Mpa	Hmax	B	F	1.0 Mpa	1.6 Mpa	1.0 Mpa	1.6 Mpa
50	178	99	125		165		340	19	3	4-19		M16
65	190	118	145		185		370	19	3	4-19		M16
80	203	132	160		200		410	19	3	8-19		M16
100	229	156	180		220		450	19	3	8-19		M16
125	254	184	210		250		480	19	3	8-19		M16
150	267	211	240		285		550	19	3	8-23		M20
200	292	266	295		340		630	20	3	8-23	12-23	M20
250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33
