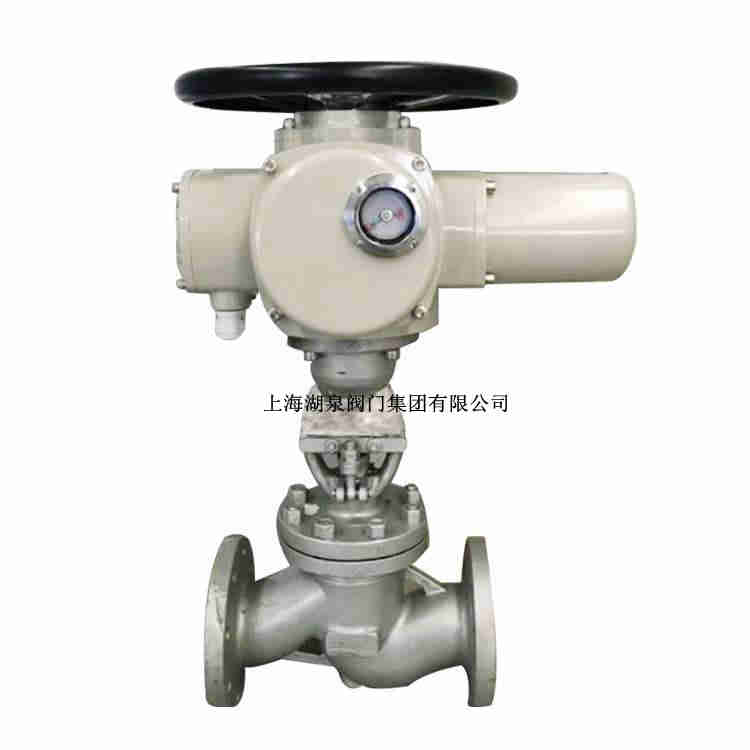

一、開關型電動鑄鋼截止閥dn80產品介紹

上海湖泉閥門集團有限公司所提供的J941H-40C DN80法蘭鑄鋼電動截止閥質量可靠、規格齊全,揚州貝爾閥門控制有限公司不僅具有專業的技術水平,更有良好的售后服務..電動截止閥,鑄鋼電動截止閥生產廠家，,J941H-16C DN80截止閥供應信息的詳細頁面。電動截止閥的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。電動截止閥耐高溫,使用壽命長,熱換效率高等優點.公司專注于電動截止閥的研發設計與生產,使其擁有高性能,易維護.電動截止閥詳情咨詢熱線!

二、開關型電動鑄鋼截止閥dn80產品技術參數

閥體說明		技術參數
公稱通徑 25-1000mm		電壓電壓 AC220V、AC380V（其它特制
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100		環境溫度 -30℃～+70℃
連接方式法蘭連接		防護等級 IP67
閥體材質 WCB SS304 SS316 SS316L
碟板材質 WCB SS304 SS316 SS316L		功能選項
密封材料 PTFE PTL PPL FH 硬質合金哈氏合金		防爆型防爆等級：EXdIIBT4
工作溫度	C3：-30℃～150℃	信號反饋無源信號，有源信號
	C5：-30℃～220℃	手動功能手動功能電動執行器帶有手動開閥、關閥功能
	C6：-30℃～250℃	開關型通電開到位，通電關到位。
	C8：-40℃～400℃	調節型調節型輸入4～20mA、1～5V、0～10V信號，實現閥門調節功能
	C9：-40℃～450℃	適用介質 強酸、強堿、氣體或液體
標準規范		備注電動參數請另參考選配的電動執行器資料
法蘭標準 GB/12221 ANSI B16.10
檢測與試驗 GB/T9092 API 598		設計標準 GB/T12234-1989 ANSI B16.34

型號	J941h-40C/P/R J941Y- 40C/P/R
公稱通徑DN	PN 4 . 0 Mpa								WT ( KG )
公稱通徑DN	L	D	D1	D2		Z-Φd	H	D0	J 41	J 941
15	130	95	65	45	16	4 -Φ14	233	120	4 . 5	5 . 2
20	150	105	75	55	16	4 -Φ14	275	140	5	7 . 1
25	160	115	85	65	16	4 -Φ14	285	160	7	8 . 1
32	180	135	100	78	18	4 -Φ18	302	180	9	11 . 8
40	200	145	110	85	18	4 -Φ18	355	200	12	16 . 5
50	230	160	125	100	20	4 -Φ18	373	240	24	24
65	290	180	145	120	22	8-Φ18	408	280	33	33
80	310	195	160	135	22	8-Φ18	436	320	44	44
100	350	230	190	160	24	8-Φ23	480	360	60	60
125	400	270	220	188	28	8-Φ25	558	400	89	93
150	480	300	250	218	30	8-Φ25	611	400	98	102
200	600	375	320	282	38	12-Φ30	720	400	170	175
