刀閘閥規格尺寸表大全及圖解
[ 2023-03-23 ]

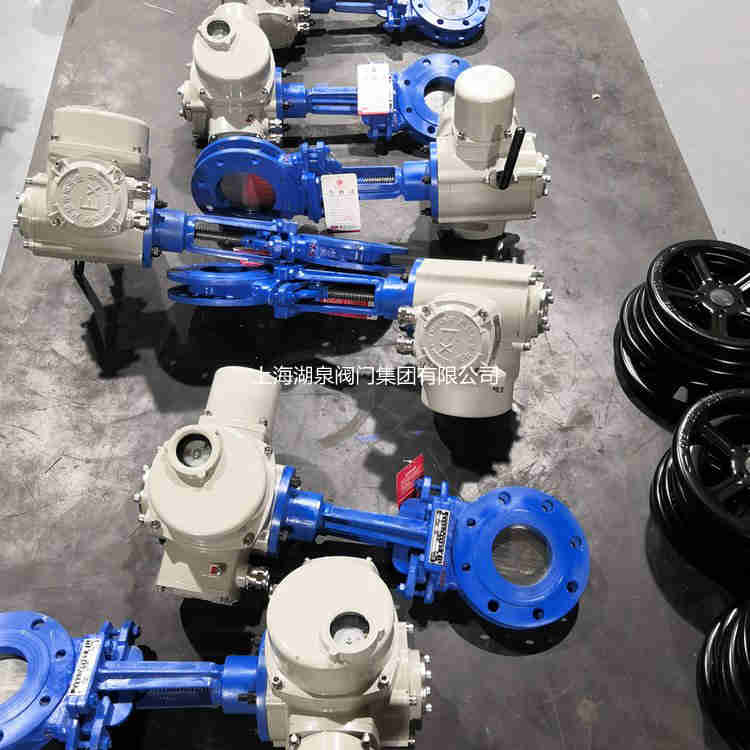

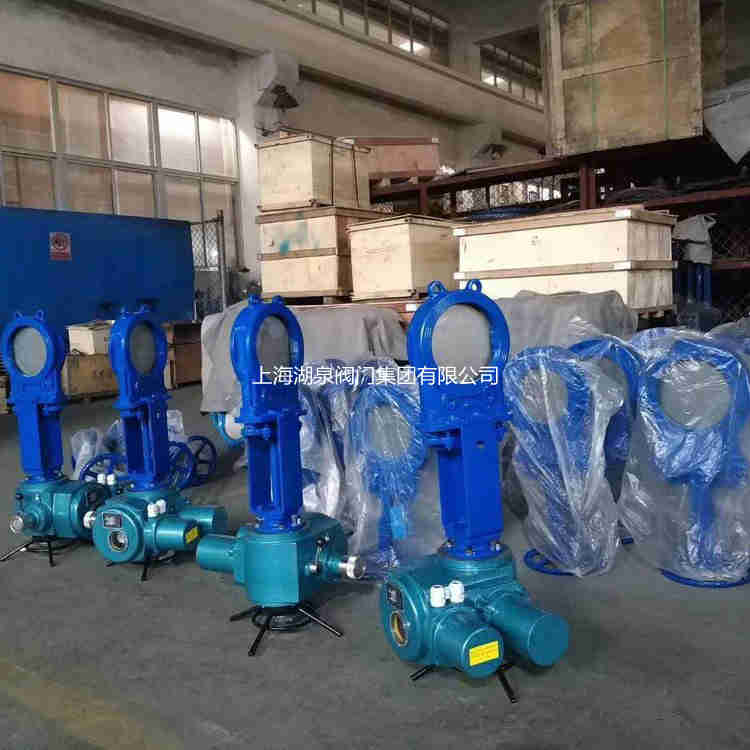

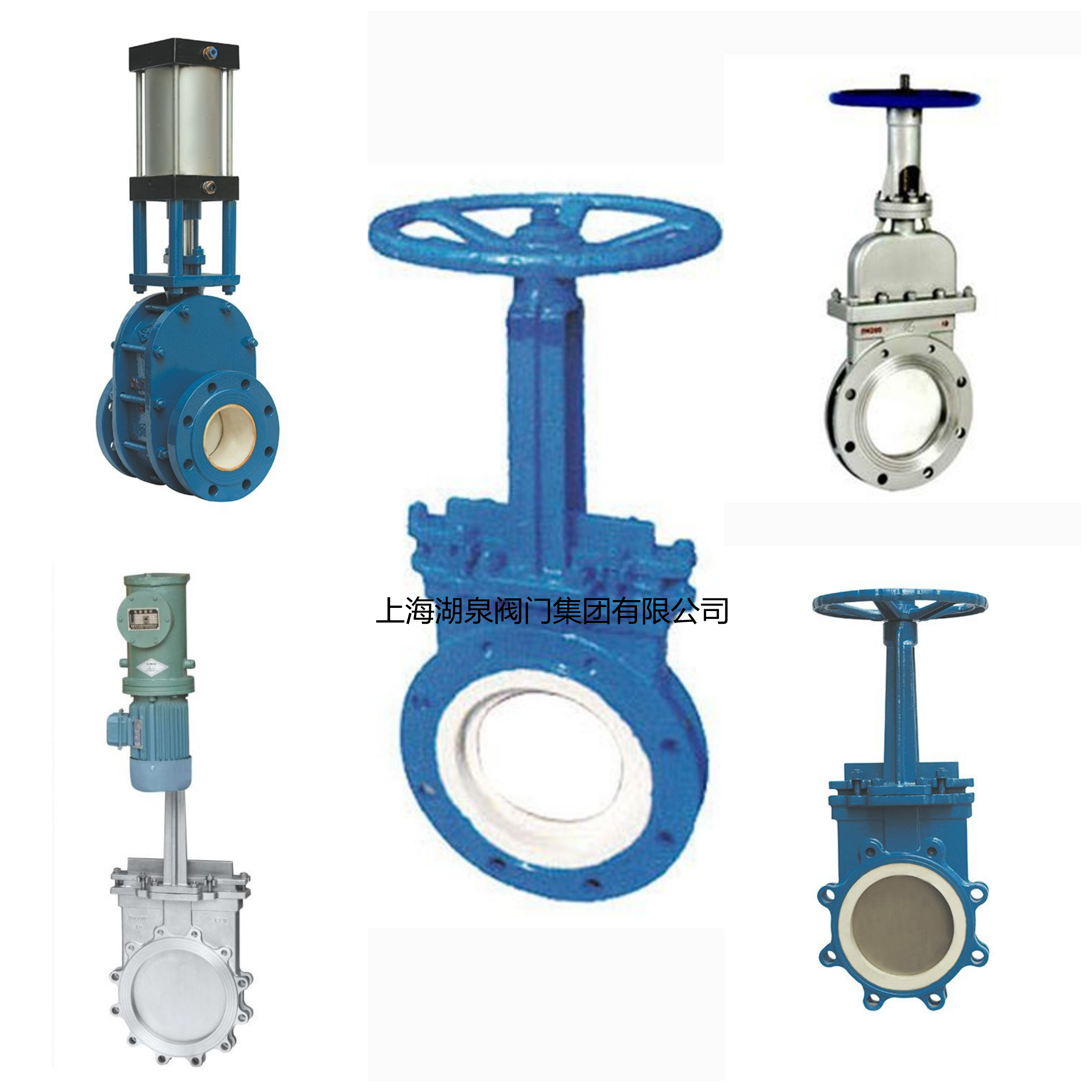

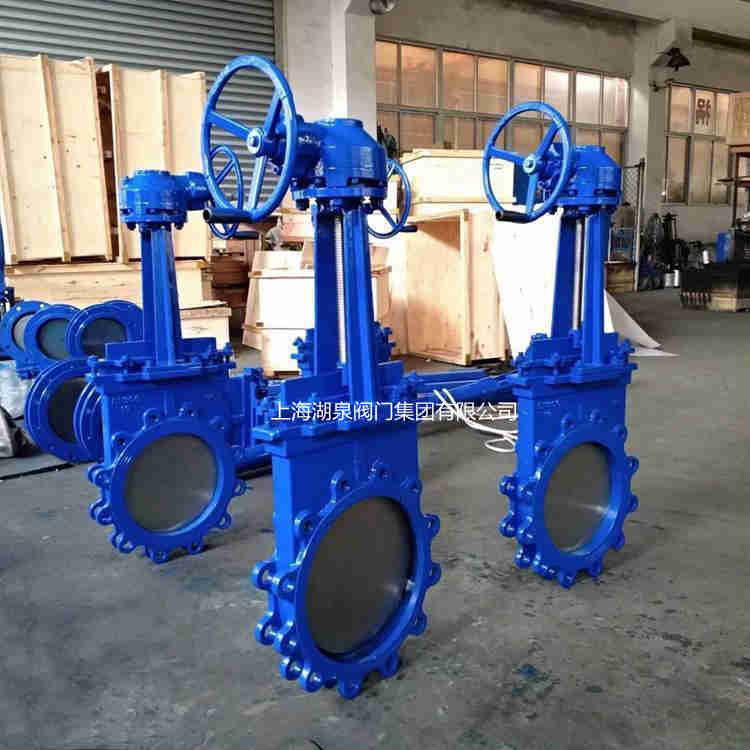

刀閘閥規格尺寸表大全及圖解：刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥,刀型閘閥驅動方式：手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。有板式閘閥、刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥和手動單夾式刀型閘閥。
刀閘閥的使用范圍為：
1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液
刀閘閥主要規格性能：
1、公稱壓力(Mpa) 殼體試驗(Mpa) 密封試驗(Mpa)1.0 1.6 1.5 2.4 1.1 1.8
2、工作溫度 ≤900℃
3、適用介質 :紙漿、污水、煤漿、灰、渣水混合物
4、主要零部件:伐 體、伐蓋 閘板 閥桿 密封面
5、材質：有不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 等
刀閘閥技術參數
刀閘閥規格尺寸表大全
1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液
1、公稱壓力(Mpa) 殼體試驗(Mpa) 密封試驗(Mpa)1.0 1.6 1.5 2.4 1.1 1.8
2、工作溫度 ≤900℃
3、適用介質 :紙漿、污水、煤漿、灰、渣水混合物
4、主要零部件:伐 體、伐蓋 閘板 閥桿 密封面
5、材質：有不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 等
| 型號 | 材料 | |||
| 閥體 | 閥桿 | 密封面 | 填料 | |
| PZ73H-10C/16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯、丁晴橡膠、合金鋼 | V型聚四氟乙烯、柔性石墨環 |
| PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||
| MPa | DN | L | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
| 65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
| 80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
| 200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
| 250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
| 300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
| 350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
| 400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
| 450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
| 1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
| 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 | |
| 1.6 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 23.5 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 | |
| 200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 70 | 320 | 355 | 630 | 12-M20 | 360 | 70 | |
| 300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 | |
| 350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 | |
| 400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 | |
| 450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 | |
| 700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
| 1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
| 1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
